D-对羟基苯甘氨酸（D-p-hydroxyphenylglycine，D-HPG）是合成人工甜味剂和抗菌、抗病毒药物的重要中间体[1]，其用途广泛，在国民经济中占据重要地位。我国是D-HPG 的生产大国，近年来随着国家环保整治力度的加大，各个生产企业不断优化传统工艺，以期实现提高产能、降低成本、提高质量、绿色环保的目的。
D-HPG 首先经化学拆分法[2]或生物酶解法[3-5]制备，然后通过等电点结晶、结晶母液回收等后端工艺进行提纯精制。目前，D-HPG 的工艺研究主要集中在制备方法[6-10]，后端工艺的优化研究鲜有报道。后端生产工艺，尤其是结晶母液回收，产生大量废水，也消耗大量的能量和化学品，环保和成本压力造成回收难度大[11-12]。传统D-HPG回收工艺中，调整母液pH 值，采用纳滤膜分离D-HPG 和小分子铵盐，D-HPG 纳滤浓缩到250 g/L后，用等电点结晶法使D-HPG 析出，二次结晶母液再次处理，7 次反复处理后可增加7%的总收率。
顺序模拟移动床（sequential simulated moving bed，SSMB）是一种连续制备色谱技术，具有产能高、可连续操作的特点。目前SSMB 已经广泛应用于众多行业，如食品工业[13-16]、药物精制[17]及天然产物分离[18]等。在氨基酸、低聚糖等生产中，应用SSMB 色谱技术提高了产品质量和收率[19-20]，同时降低了生产成本、减轻了环境污染。
本研究旨在筛选合适的色谱树脂，优化SSMB 色谱条件和预处理方式，开发结晶母液回收D-HPG 连续色谱工艺，以减少传统工艺的水耗、能耗和化学品消耗，提高D-HPG 产品质量，寻求更加绿色环保、节能高效的工艺路线，推动我国D-HPG 生产技术的进步。
1 材料与方法
1.1 仪器与设备
小型手动纳滤系统，小型SSMB 系统配6 根直径40 cm、高50 cm 层析柱：齐鲁工业大学（山东省科学院）；高效液相色谱仪（1260，色谱分离柱Agilent Eclipse XDB-C18，4.6×250 mm，5 μm）：安捷伦；多参数测定仪（S500-F）：梅特勒；阿贝折光仪（WAY-2S）：上海精密科学仪器有限公司。
1.2 试剂与材料
D-HPG 结晶母液（纯度35%）：珠海联邦；硫酸、磷酸氢二钾、磷酸（分析纯）：国药；乙腈（色谱纯）：FISHER；D-HPG（99%）：上海沃凯。纳滤膜Applexion NF200 和Ande NF5 8040，弱碱性阴离子树脂Applexion XA945、强碱性阴离子树脂XA4014SO4 及强酸性阳离子树脂Applexion XA2041Na：诺华赛分离技术（上海）有限公司。树脂参数如表1 所示。
表1 树脂参数
Table 1 The parameters of resin
Applexion XA945 XA4014SO4 Applexion XA2041Na结构物质 交联聚丙烯酸树脂交联苯乙烯-二乙烯基苯树脂苯乙烯二乙烯基苯共聚物树脂功能团 叔氨基 季铵基 磺酸基总交换容量/(eq/L) ≥1.60 ≥1.20 ≥1.75水合度/% 60±4 56±3 48±6粒径分布/mm 0.500～0.750 0.280～0.320 0.300～1.200
1.3 D-HPG 检测方法
采用高效液相色谱法检测D-HPG 的含量。将样液离心分离取上清液，再经0.22 μm 滤膜过滤后进行检测。流动相为磷酸氢二钾缓冲溶液/乙腈混合液（97/3，v/v）；流速为1.0 mL/min；柱温为35 ℃；检测波长为254 nm。
1.4 预处理实验
结晶母液中D-HPG 含量为27.0 g/L，主要杂质为硫酸铵（(NH4)2SO4）和少量蛋白质，(NH4)2SO4 含量为50.7 g/L。在进行预处理实验时，先用4 mol/L 硫酸溶液将结晶母液pH 值调至1.5～1.8，再分别用Applexion NF200 和Ande NF5 8040 纳滤膜进行过滤浓缩，操作温度为20 ℃，进料体积为100～120 L，浓缩3 倍，收集截留液，检测D-HPG 含量和固形物含量，计算截留液中的D-HPG 收率和纯度，选择最佳纳滤膜。在不同浓缩倍数下，监测纳滤膜膜通量变化，选择纳滤膜的最佳浓缩倍数。
1.5 单柱实验
单柱层析柱高1.3 m，内径5 cm，树脂层高度1 m。对比不同类型树脂Applexion XA945、XA4014SO4 及XA2041Na 对D-HPG 和(NH4)2SO4的分离效果，其中Applexion XA945 预先用5%硫酸溶液活化，活化后体积增加10%，树脂床层体积（BV）为树脂活化后体积。采用批次上样，上样量0.05 BV，洗脱速度和进料速度均为2 BV/h。洗脱剂为电导小于5 μs/cm 的纯水。单柱实验在15～20 ℃进行，以防止D-HPG 在低pH 值时发生降解。收集流出液，分离效果用分离度表示，如式（1）。

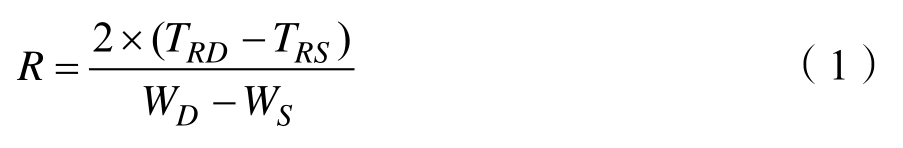

式中，R：分离度；TRD：D-HPG 的保留时间（min）；TRS：杂质(NH4)2SO4 保留时间（min）；WD：D-HPG 的峰宽（min）；WS：(NH4)2SO4 的峰宽（min）。
1.6 SSMB 回收D-HPG 实验
1.6.1 SSMB 实验设计

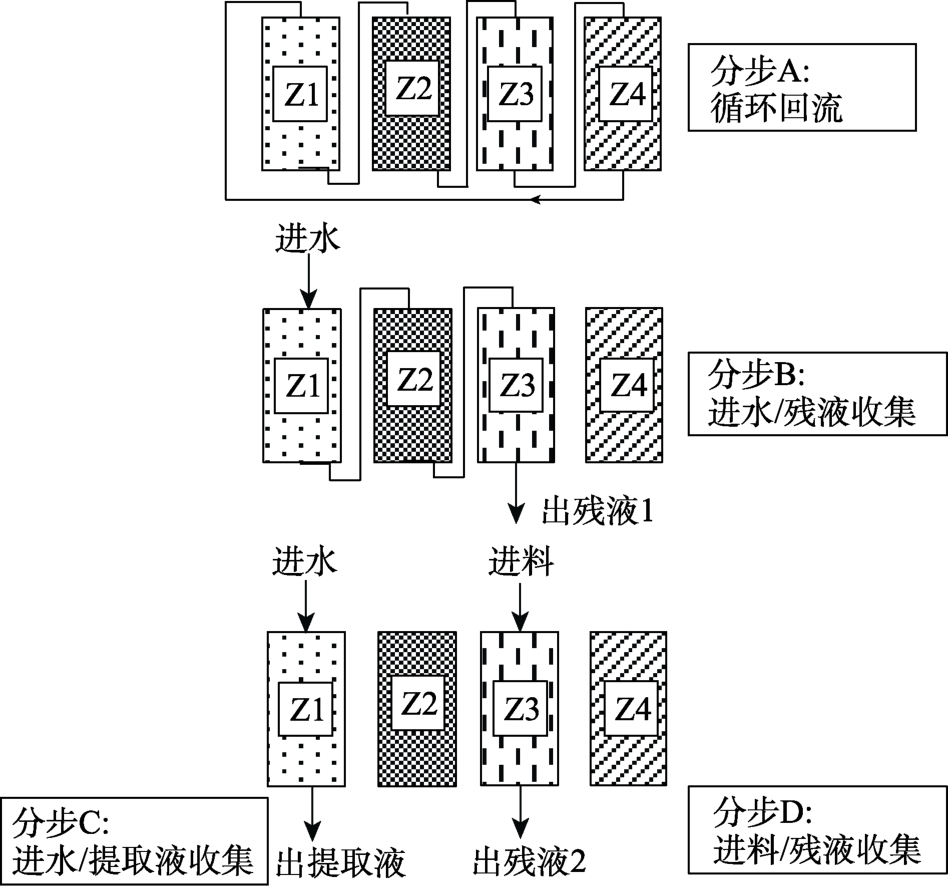

SSMB 具体步骤如图1 所示。
图1 SSMB 运行步骤
Fig.1 The sequence of SSMB
分步A：循环，料液在树脂内循环，通过迁移速度的差异将料液进行分离，该步骤没有物料的进出。分步B：残液收集，洗提液进入Z1 区，经过Z1、Z2、Z3 最终由Z3（2）排出。分步C：提取液收集，洗提液进入Z1 区，将富集在该区的D-HPG 排出。分步D：残液收集，料液进入Z3（1）区，将富集在该区的(NH4)2SO4 排出，同时完成进料。
其中Z1 区为分步A 结束后富含D-HPG 的区域；Z2 区为分步A 结束后D-HPG 和(NH4)2SO4高度混合的区域，Z2 细分为Z2(1)和Z2(2)区，两区的物料组成不同，靠近Z2（1）区时D-HPG 含量逐渐升高，靠近 Z2（2）区时(NH4)2SO4 含量逐渐升高；Z3 分为两区，从 Z3(1)至 Z3(2)，(NH4)2SO4 纯度逐渐升高，Z3(2)区(NH4)2SO4 纯度为100%，因此在该区收集(NH4)2SO4；Z4 区为水相区，有少量D-HPG 和(NH4)2SO4。
1.6.2 SSMB 回收D-HPG 实验
SSMB 色谱系统由自动化程序控制，Z1、Z2、Z3、Z4 区域在6 个色谱柱仓室内轮流转换，操作温度为20 ℃，洗提液为电导小于5 μs/cm 的纯水，通过控制迁移线速度及各分步体积优化SSMB 分离效果。进料料液为纳滤膜预处理后的结晶母液。检测SSMB 提取液和残液的D-HPG 含量，按照式（2）计算D-HPG 的收率：
式中，C1：提取液中D-HPG 含量（g/L）；V1：一个周期提取液的体积（L）；C2：残液中D-HPG含量（g/L）；V2：一个周期残液的体积（L）。
1.7 工艺流程图

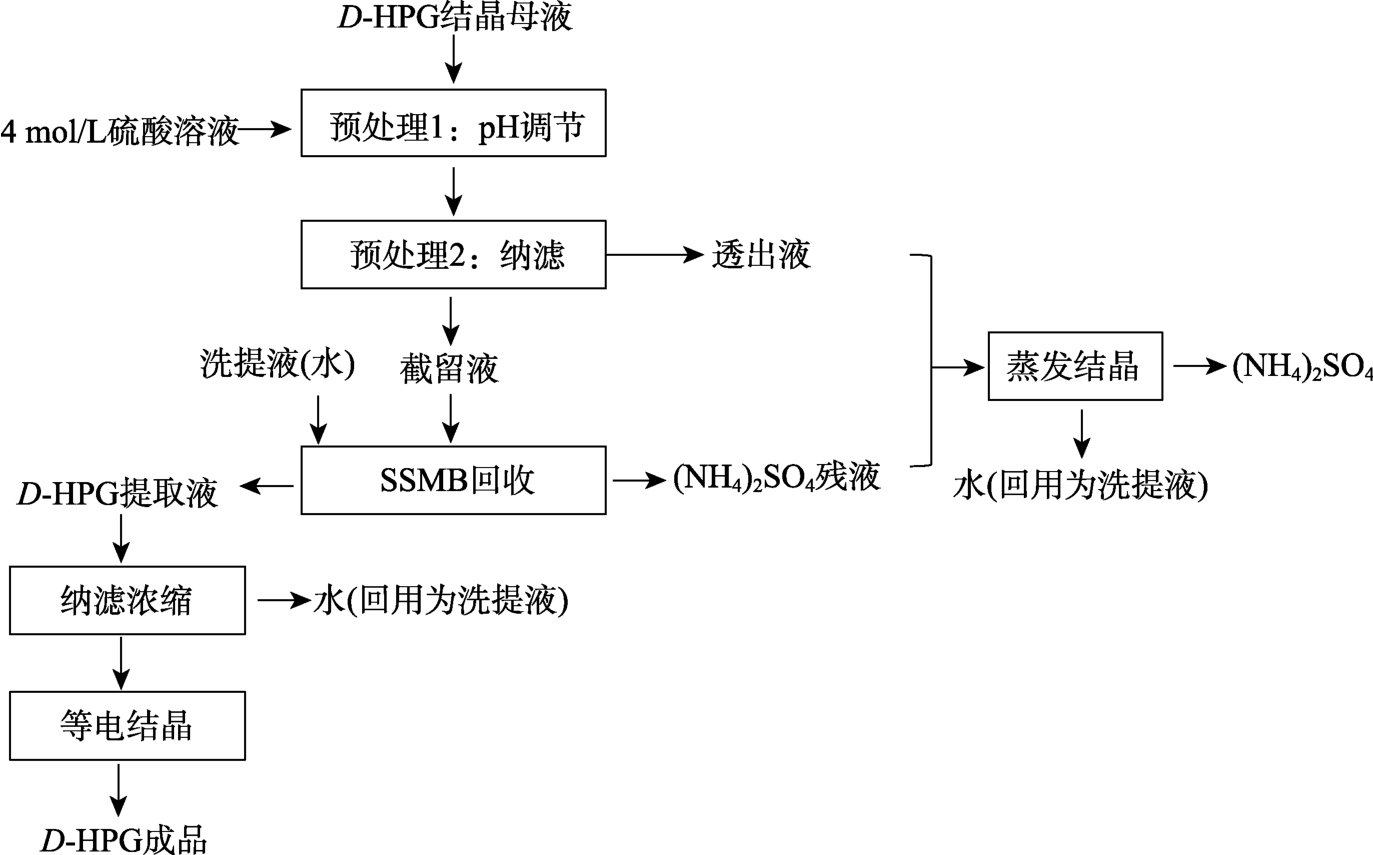

结晶母液回收D-HPG 的新型工艺流程图，如图2。结晶母液经过两步预处理后，进入SSMB系统分离出提取液，经纳滤浓缩、等电结晶得到成品，纳滤水回用为SSMB 洗提液。另外，分离的预处理纳滤透出液和SSMB 残液，含有高纯度的(NH4)2SO4，经蒸发结晶回收，蒸发冷凝水回用为SSMB 洗提液。
图2 结晶母液回收D-HPG 工艺流程图
Fig.2 The process flow chart of D-HPG recovery
1.8 数据分析
利用SPSS 23.0 进行数据处理，Origin 2018进行绘图分析，结果以平均值±标准偏差表示。
2 结果与分析
2.1 预处理
本研究使用的结晶母液为酶法制备，含有少量可溶性蛋白。SSMB 工业生产中，平均进料量不少于2 m3/(h·10 m3 树脂)，进料量较大，会造成蛋白的累积，从而堵塞树脂通道导致失效；另外，结晶母液直接进入SSMB，高含量的铵盐会导致树脂的分离效率降低。因此，结晶母液需要经过预处理，去除蛋白杂质、降低铵盐含量后，再使用SSMB 回收D-HPG。
在D-HPG 工业化生产中，通常使用盐酸进行等电点调节。但是，在酸性条件下，氯离子对金属材料的损坏较大[21]，使SSMB 管道受腐蚀发生泄露，因此改用硫酸进行pH 调节，以降低工业化生产中设备的消耗成本。

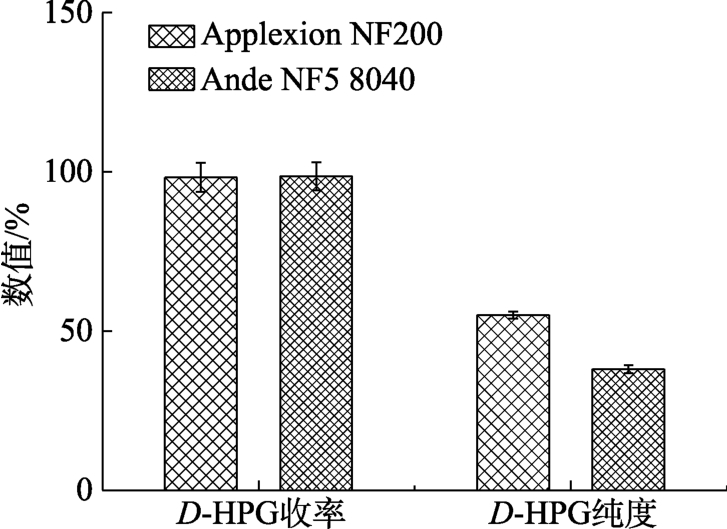

两种纳滤膜处理结晶母液后，D-HPG 的收率和纯度见图3。实验结果表明：Applexion NF200和Ande NF5 8040 两种纳滤膜处理结晶母液后，D-HPG 收率相当，均在98%以上。但是D-HPG纯度相差较大，分别为55%和38%，这是因为两种纳滤膜对硫酸根离子的透过效果不同，Applexion NF200 对(NH4)2SO4 透过效果更佳，同时对D-HPG 的截留效果与Ande NF5 8040 相当，因此选择Applexion NF200 作为结晶母液预处理纳滤膜。
图3 两种纳滤膜截留液的D-HPG 收率和纯度
Fig.3 The purity and recovery of the retentate part of different nanofiltration membranes

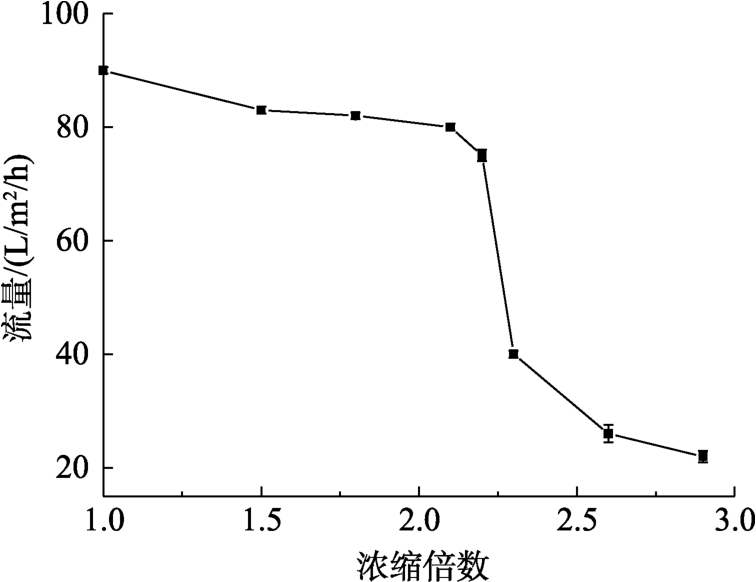

不同浓缩倍数下，Applexion NF200 膜通量的变化如图4 所示。实验结果表明：浓缩倍数超过2 后，膜通量急剧下降，表明纳滤膜过滤效率大幅度降低。因此，采用Applexion NF200 对结晶母液预处理时，选择2 倍浓缩以提高实验效率。结晶母液经Applexion NF200 纳滤膜2 倍浓缩处理后，D-HPG 平均含量54 g/L，(NH4)2SO4 平均含量74 g/L。
图4 Applexion NF200 膜通量变化
Fig.4 The change of capacity of Applexion NF200
2.2 单柱实验
通过对单柱实验的分离效果分析，筛选出最佳树脂应用于连续色谱工艺。D-HPG 的-NH2 基团和(NH4)2SO4 的NH4+在酸性条件下均带正电荷，但两者极性差异较大，因此可利用极性不同进行分离。分离过程中树脂的功能团不与 D-HPG 或(NH4)2SO4 结合，利用极性差异使 D-HPG 和(NH4)2SO4 在树脂中的迁移速度不同，从而达到分离的目的。
单柱实验发现XA2041Na 在稀酸溶液中出现转型，在其流出液中检测到钠离子，因此XA2041Na 不适用于D-HPG 回收。

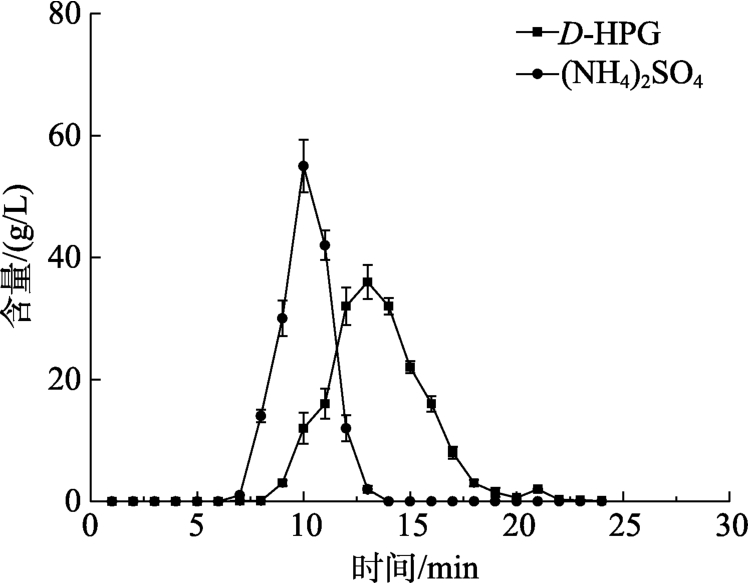

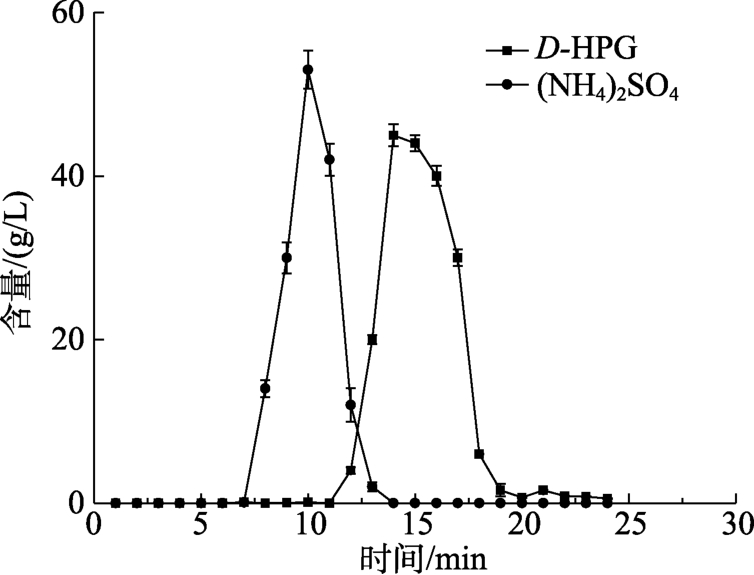

Applexion XA945 与XA4014SO4 的单柱分离吸附动力学曲线如图 5 和 6 所示。结果显示Applexion XA945、XA4014SO4 两种树脂的对D-HPG 和(NH4)2SO4 的分离度R 值分别为16.0 和7.6，这表明Applexion XA945 的单柱分离效果明显优于XA4014SO4。
由图5、6 可得，(NH4)2SO4 在两种树脂上的吸附曲线较为相似，高点出现在10 min，峰宽均为7 min。但两种树脂对D-HPG 吸附能力不同。D-HPG 在Applexion XA945 树脂上的峰高出现于14 min，峰宽8 min；而在XA4014SO4 中峰高出现于13 min，峰宽11 min，峰高出现的时间及峰宽均有差异。
图5 Applexion XA945 单柱分离吸附动力学曲线
Fig.5 Separation profile on Applexion XA945 single column
图6 XA4014SO4 单柱分离吸附动力学曲线
Fig.6 Separation profile on XA4014SO4 single column
两种树脂对D-HPG 的吸附能力不同和树脂的功能团有关。弱碱性阴树脂Applexion XA945功能团为叔胺基，强碱性阴树脂XA4014SO4 功能团为硫酸根离子。在酸性条件下，Applexion XA945 的叔胺基对D-HPG 中的羧基吸附力更强，使D-HPG 和(NH4)2SO4 能达到更好的分离效果。因此选用Applexion XA945 为SSMB 色谱系统的填料树脂。
2.3 SSMB 回收D-HPG

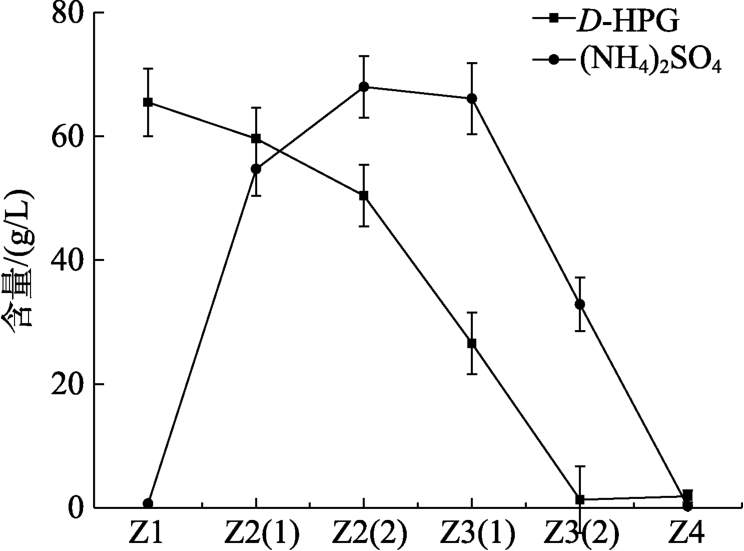

SSMB 进料料液为Applexion NF200 纳滤膜2倍浓缩后的结晶母液。实验过程中，调整色谱系统参数优化SSMB 分离效果，分步A 循环结束后取各区域样液进行分析，绘制色谱分离图谱，如图7 所示。
图7 SSMB 回收D-HPG 色谱分离图谱
Fig.7 The seperated chart of D-HPG in SSMB
图7 的实验结果表明：SSMB 色谱系统使D-HPG 和(NH4)2SO4 达到了很好的分离，高纯度的D-HPG 分布于Z1 区，高纯度的(NH4)2SO4 分布于Z3(2)区。通过在Z1 区收集D-HPG 提取液，在Z3(2)区收集(NH4)2SO4 残液，达到结晶母液回收D-HPG 的目的。
SSMB 处理后，提取液中D-HPG 的平均含量为63 g/L，平均纯度由42.2%提高至96.3%，平均收率REC 达91%。
2.4 工艺对比

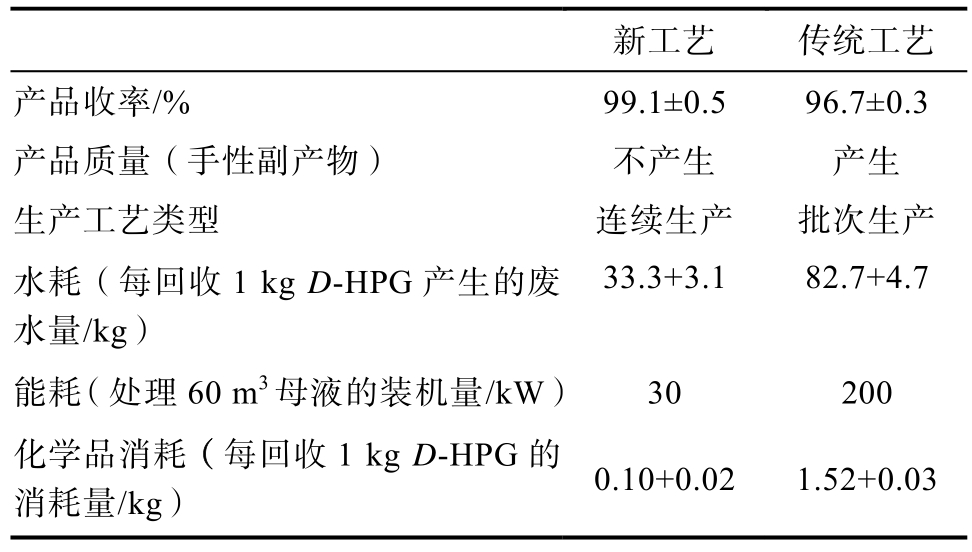

对新工艺和传统工艺进行了对比，如表2 所示。
表2 传统工艺与新工艺对比
Table 2 Comparison between traditional and new technics
新工艺 传统工艺产品收率/% 99.1±0.5 96.7±0.3产品质量（手性副产物） 不产生 产生生产工艺类型 连续生产 批次生产水耗（每回收1 kg D-HPG 产生的废水量/kg）33.3+3.1 82.7+4.7能耗（处理60 m3 母液的装机量/kW）30 200化学品消耗（每回收1 kg D-HPG 的消耗量/kg） 0.10+0.02 1.52+0.03
SSMB 提取液经浓缩、结晶后得到成品，计算全段工艺总收率为99%，而反复纳滤、结晶的传统工艺的总收率为97%，两种工艺产品收率相当。取提取液配置成12.5 g/L 的D-HPG 水溶液，测定其旋光度为-1.784°，表明SSMB 回收工艺未造成消旋现象，D-HPG 没有出现手性变化；传统工艺多次调整pH，易导致手性发生变化，转变为具有毒副作用的L-HPG。新工艺连续生产，可实现自动化，生产效率高、产能高；传统工艺无法连续生产，批次生产自动化程度低、效率低、产能低。
传统工艺有高水耗、高能耗、高化学品消耗的缺陷。对改进后的新工艺进行核算后表明：每回收1 kg D-HPG 产生的废水量从83 kg 降低为33 kg，水耗显著降低；处理60 m3 母液的装机量为30 kW，能耗为传统工艺的15%；每回收1 kg D-HPG 消耗的化学品仅为0.1 kg 硫酸，相比传统工艺消耗1.5 kg 盐酸，化学品消耗量明显减小。
3 结论
本研究首次使用连续色谱系统，建立了从结晶母液中回收D-HPG 的新工艺，与传统回收工艺相比，连续色谱工艺步骤大大减少，降低了水耗、能耗和化学品消耗，并提高D-HPG 的产品质量。该工艺必将推动D-HPG 生产技术的进步，对以D-HPG 为中间体的抗菌抗病毒药物、人工甜味剂等行业具有积极意义。
本研究得到以下结论：
（1）在酸性条件下，可选用Applexion NF200作为结晶母液预处理纳滤膜，能够有效透过(NH4)2SO4，并成功截留D-HPG，达到降低(NH4)2SO4含量、增浓D-HPG 的目的。
（2）弱碱性阴离子树脂Applexion XA945 对D-HPG 有较强的吸附能力，可作为SSMB 的填料树脂。
（3）使用SSMB 色谱系统，间歇分步操作进行D-HPG 分离、纯化，D-HPG 纯度由42.2%提高至96.3%，平均收率达91%。
（4）连续色谱新工艺操作条件温和，避免了D-HPG 的手性变化，保证了D-HPG 的安全性。
